M10pTG eco

Tiefgaragentore / Rolltore

M10pTG eco – günstig und flexibel

Das M10pTG eco ist mit dem speziellen, mikrogelochten Profil ein ideales Einstiegstor für den Anwendungsbereich in Tief- und Sammelgaragen. Es bietet einen gewissen Lüftungsquerschnitt und hat alle Sicherheitseinrichtungen mit an Bord. Das passt garantiert.

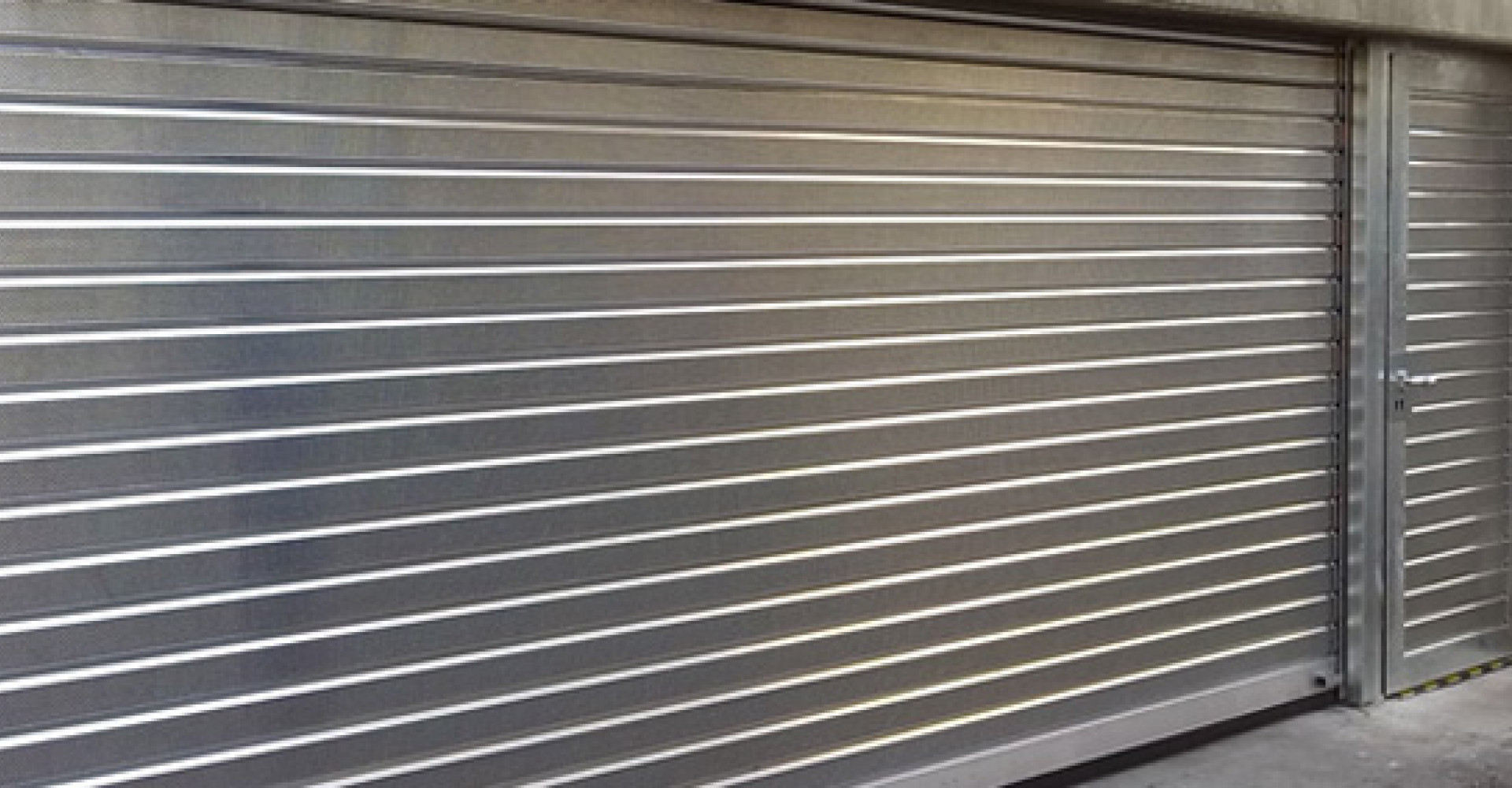

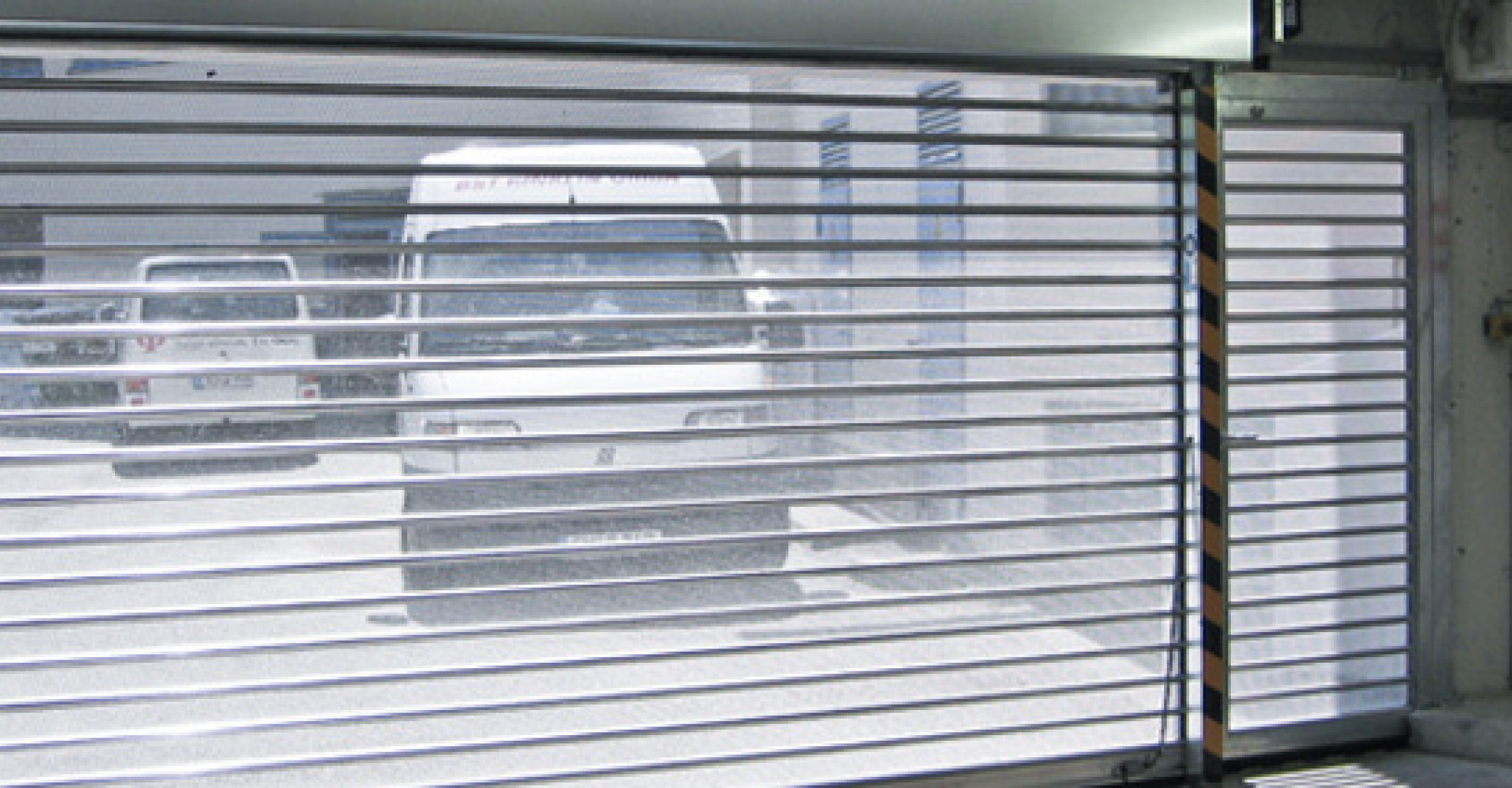

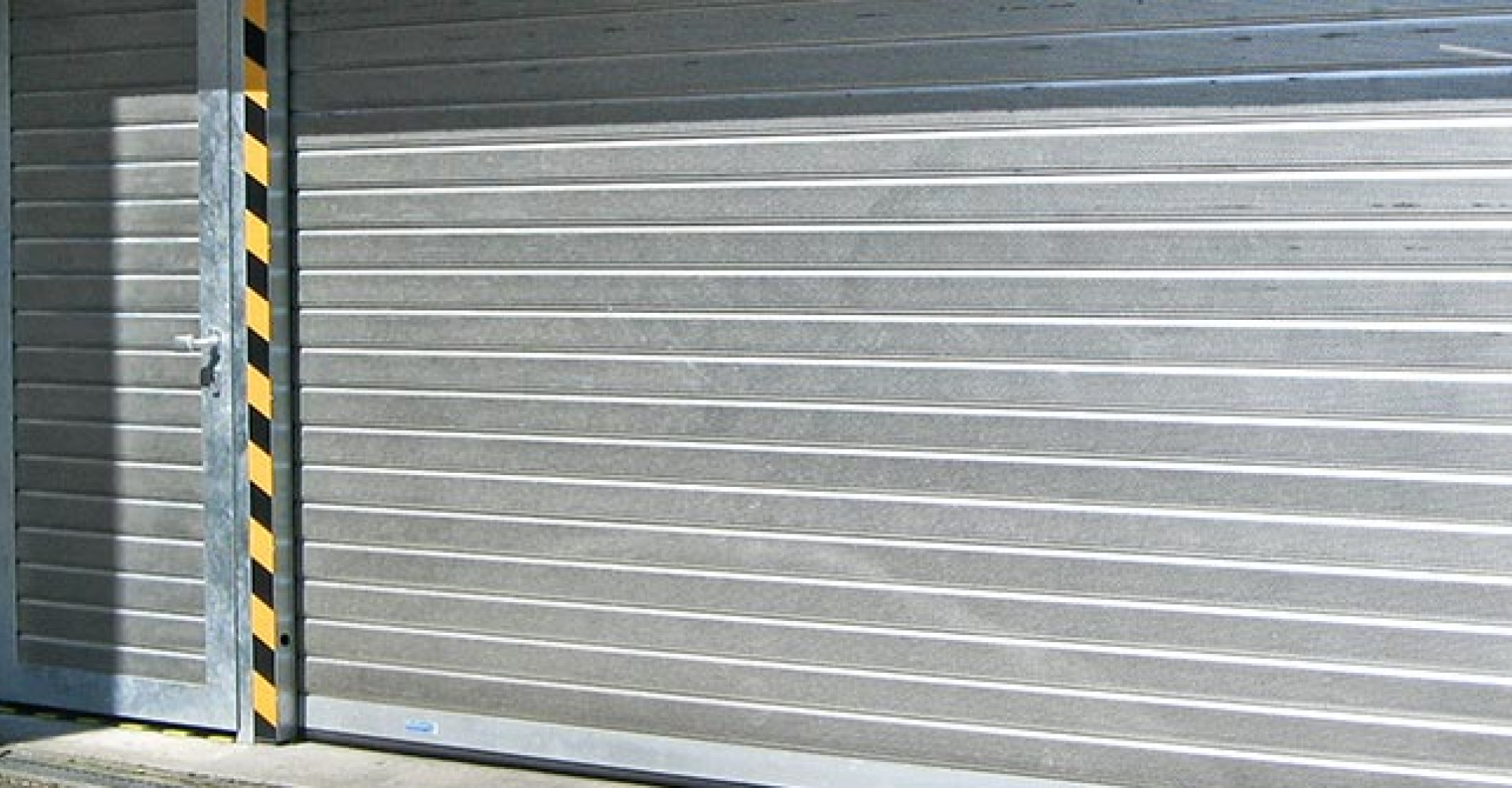

Meissner Tiefgaragentore M10pTG eco

Highlights im Überblick
  • Sicherheitseinrichtungen eingebaut, offene Zarge
  • Integrierte Lichtschranken/Kontaktleisten, Spiralkabel
  • Geräuscharmer Torbetrieb
  • Speziell geräuschreduzierter 400V-Antrieb
  • Notbedienung bei Störung mit Notbedienschalter in Totmann
  • Notöffnung bei Stromausfall per Nothandkurbel
  • Konfektionierter Elektro-Kabelsatz
  • Sondergrößen auf Anfrage möglich
Serienmäßige Ausstattung
  • Langlebige und hochwertige Ausführung
  • Für jede Garagengröße geeignet (unabhängig der Stellplätze)
  • Robuste Stahl-Zarge als Anfahrschutz
  • Eingreifschutz bis 2,50 m Höhe
  • Schallgetrennte, selbsttragende Konstruktion
  • Montage mit 4-Punkt Befestigung
  • Freistehender Einbau, ohne Hilfskonstruktion (Sturz/Laibung)
  • Personenschutz-Lichtschranke
  • Hochschiebe-Sicherung (Überwurfschutz)
  • Extrem kompakte Einbaumaße, geringster Platzbedarf
  • Vollautomatik-Steuerung mts2000/02 mit Gegenverkehr
  • Einbaufertig vormontiert
  • Diverse Oberflächen, Farben und Ausführungen lieferbar
  • TÜV-Konformitätsprüfung
Technische Daten
Nutzbare Breite max. 6000 mm
Nutzbare Höhe max. 3500 mm
Nutzbare Torgröße gesamt max. 20 m²
Platzbedarf Antriebsseite 250 mm (reduziert 215 mm)
Platzbedarf Gegenseite 13 mm (reduziert 90 mm)
Sturzbedarf 320 mm bei NH < 2230 mm
400 mm bei NH > 2230 mm
Raumtiefe (auch Nische) 400 mm
Torflügel Alu Typ M10p mikrogelocht
Oberfläche dicklackbeschichtet Alu natur
Behanggewicht pro m² 45 N
Segmenthöhe 102,5 mm
Nenndicke 27 mm
Freier Lüftungsquerschnitt  rund 25 %
Abmessung der Zarge 80 x 200 x 80 mm
