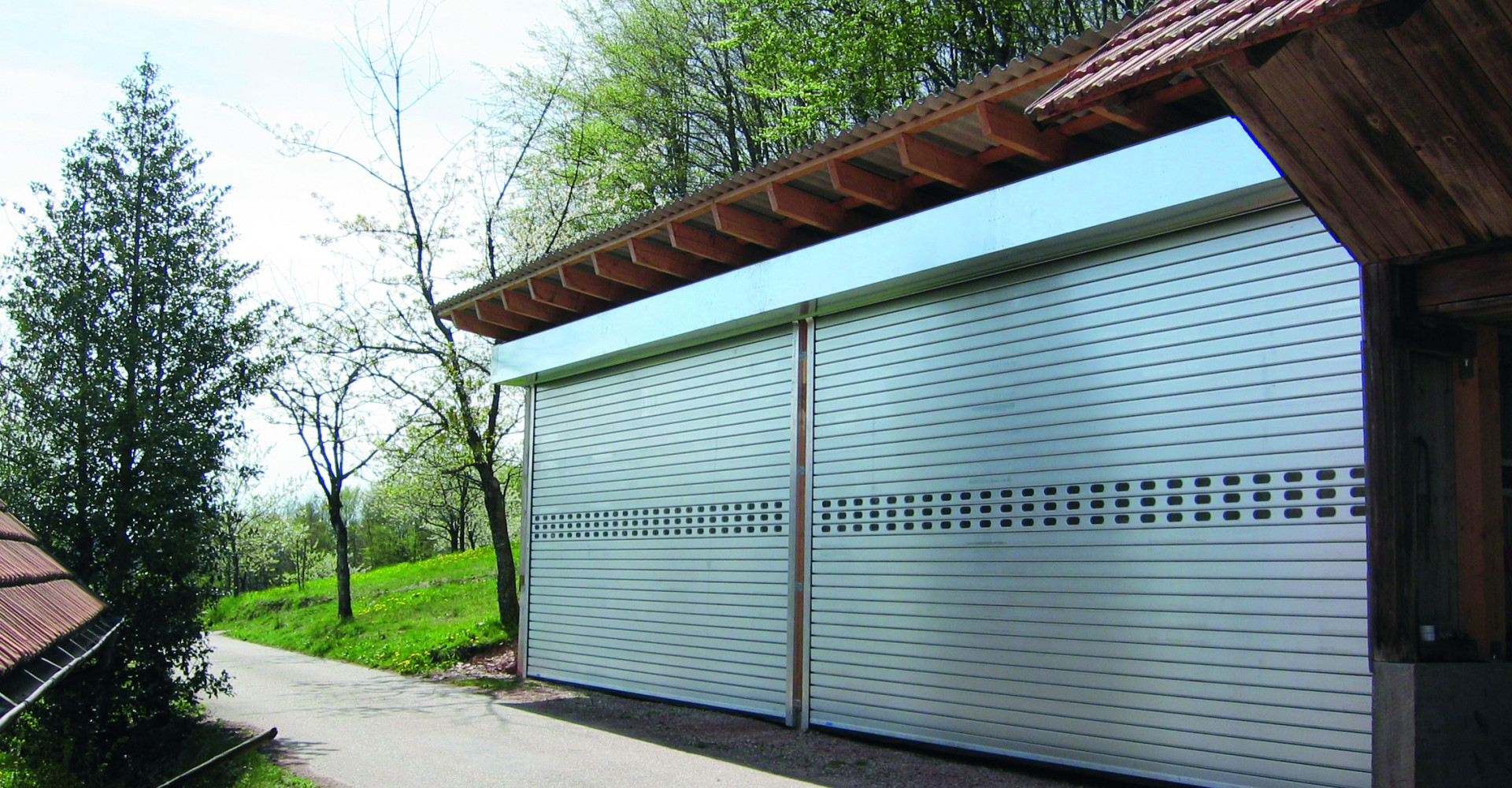

M100 trend

Robust und zuverlässig

Meißner Industrie-Rolltore stehen für hohe Qualität, beste Zuverlässigkeit und dauerhafte Funktion. Damit optimieren Sie Ihre Betriebsabläufe und sorgen für Sicherheit am Arbeitsplatz. Gleichzeitig schützen Sie Ihr Gebäude und können Ihr Tor individuell gestalten. Mehr Erfahren
Lernen Sie die Details kennen Vorteile
Kindersicher
Kindersicher
Langlebig
Langlebig
Schallgetrennt
Schallgetrennt
Steckerfertig
Steckerfertig
Kompakt
Kompakt
Lernen Sie die Details kennen Highlights im Überblick

Anrollsystem:

  • optimale Sturzabdichtung
  • sehr verschleißarmer Torlauf
  • längere Lebensdauer
  • geringer Sturzbedarf

Laufschiene & Konsole als Einheit:

  • geschraubte Konstruktion
  • einfache Montage
  • individuelle Laufschienenbefestigung
  • Distanzwinkel als Montageschablone

Pulverbeschichtung nach RAL möglich

Robust und zuverlässig M100 trend

Meißner Industrie-Rolltore stehen für hohe Qualität, beste Zuverlässigkeit und dauerhafte Funktion. Damit optimieren Sie Ihre Betriebsabläufe und sorgen für Sicherheit am Arbeitsplatz. Gleichzeitig schützen Sie Ihr Gebäude und können Ihr Tor individuell gestalten.

Lernen Sie die serienmäßige Ausstattung kennen Ausstattung
  • doppelwandiges Alu-Profil natur mit Isoliereinlage
  • glatte Profiloberfläche
  • Aluminium-Laufschiene natur
  • GFA-Aufsteckantrieb 400V mit digitalem Endschalter
  • GFA-Steuerung TS 959 oder TS971
  • Zahlreiche Zubehör- und Ausstattungsvarianten
Artikelmerkmale Technik und Unterlagen
Nutzbare Torgröße gesamt 25 m²
Nutzbare Torbreite max. 6000 mm
Nutzbare Torhöhe max. 5000 mm
Platzbedarf Antriebsseite
(Reduzierung möglich)
305 mm NB < 3370 mm (Führungsschiene 65 x 45 x 65 mm)
320 mm NB < 4840 mm (Führungsschiene 80 x 46 x 80 mm)
340 mm NB > 4840 mm (Führungsschiene 100 x 47 x 100 mm)
Platzbedarf Gegenseite
(Reduzierung möglich)
145 mm NB < 3370 mm (Führungsschiene 65 x 45 x 65 mm)
160 mm NB < 4840 mm (Führungsschiene 80 x 46 x 80 mm)
180 mm NB > 4840 mm (Führungsschiene 100 x 47 x 100 mm)
Sturzbedarf min. 500 mm bei NH < 2400 mm
550 mm bei NH < 3400 mm
600 mm bei NH < 4900 mm
650 mm bei NH > 4900 mm
Raumtiefe Sturzbedarf + 100 mm (bei Kettenradantrieb + 400 mm)
Mittlere Laufgeschwindigkeit entsprechend Antrieb und Torhöhe zwischen 13 und 28 cm/Sek. 12-25 Sek.
Torflügel
Material Alu natur
Gewicht pro m² 90 N
Segmenthöhe/Deckfläche 98 mm
Materialstärke 2 x 0,8 mm
Nenndicke 27 mm
Lüftungsquerschnitt -
Klassifizierung nach DIN EN 13241-1*
Wasserdichtheit auf Anfrage*
Widerstand gegen Windlast Klasse 2*
Wärmewiderstand komplettes Tor auf Anfrage*
Wärmewiderstand Torflügel auf Anfrage*
Luftdurchlässigkeit auf Anfrage*
Sicheres Öffnen, Mechanische
Festigkeit, Betriebskräfte
Bestanden*

*Alle Angaben gelten für Prüfgröße 4200 x 3500 mm bzw. 2000 x 2000 mm und nur in Ausführung komplett geschlossen (ohne Fenster o.ä.). Bitte beachten Sie die Angaben auf Angebot bzw. Auftragsbestätigung.
